Vòng bi cỡ nhỏ: Phân tích các thành phần chính trong sản xuất chính xác

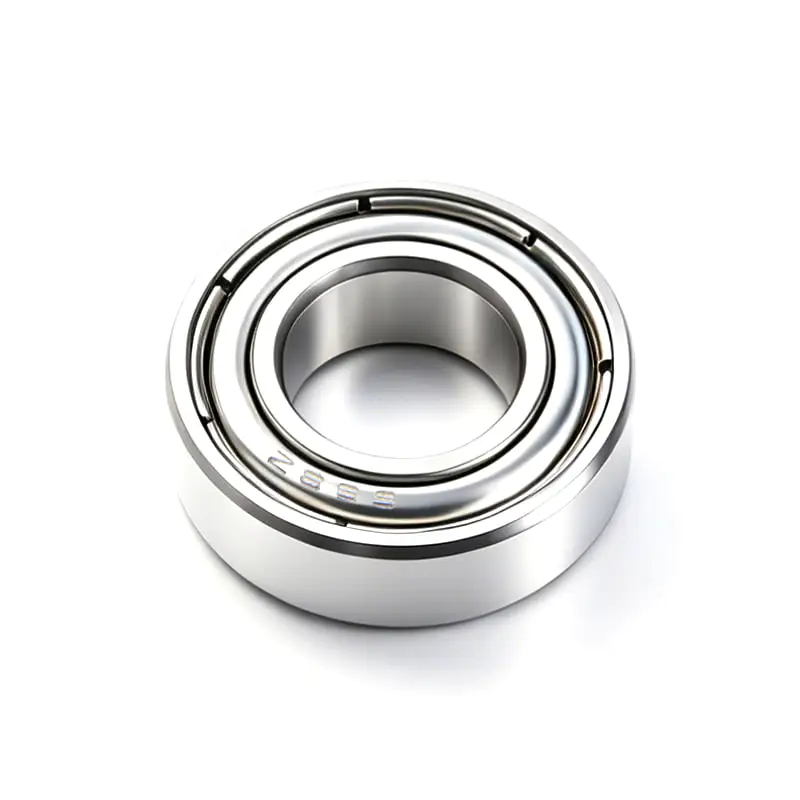

Trong thuật ngữ sản xuất, một ổ trục cỡ nhỏ thường đề cập đến vòng bi lăn có đường kính ngoài dưới 30 mm và trong nhiều danh mục, việc phân loại còn thu hẹp hơn đối với vòng bi có lỗ khoan dưới 10 mm. Dưới ngưỡng đó, các kỹ sư thường sử dụng thuật ngữ vòng bi thu nhỏ và đường kính ngoài dưới khoảng 3 mm sẽ áp dụng thuật ngữ vòng bi dụng cụ hoặc vòng bi vi mô.

Sự khác biệt quan trọng vì tính chất vật lý của tiếp điểm lăn thay đổi ở quy mô nhỏ. Các khuyết tật hoàn thiện bề mặt vốn không liên quan đến ổ trục 100 mm sẽ trở nên đáng kể tương ứng trên ổ trục 5 mm. Một vết xước có độ sâu 0,3 micron là lỗi làm tròn trên ổ trục công nghiệp lớn, nhưng trên đường lăn ổ trục thu nhỏ, nó có thể rút ngắn đáng kể tuổi thọ mỏi. Đây là lý do tại sao việc sản xuất vòng bi cỡ nhỏ gần giống với việc sản xuất dụng cụ chính xác hơn là gia công công nghiệp nặng.

Một cách khác để hiểu loại kích thước là thông qua tỷ lệ giữa độ dày của tường và tải trọng. Ổ trục công nghiệp lớn có độ dày thành vòng lớn so với tải trọng mà nó mang, giúp khoảng trống bằng thép có thể chịu được những thay đổi nhỏ trong quá trình sản xuất mà không ảnh hưởng có thể đo lường được đến độ chính xác khi vận hành. Vòng bi nhỏ có các vòng tương đối mỏng, do đó, bất kỳ sự thay đổi nào trong quá trình xử lý nhiệt, áp suất mài hoặc độ sạch của nguyên liệu thô đều hiển thị trực tiếp trong bộ phận hoàn thiện. Các kỹ sư chuyển từ thiết kế vòng bi lớn sang thiết kế vòng bi nhỏ thường cần phải suy nghĩ lại các giả định về phương sai có thể chấp nhận được, vì dung sai trước đây được coi là tiếng ồn nền trở thành các biến số thiết kế chính.

Vòng bi kích thước nhỏ cũng khác thường ở chỗ giá danh mục của chúng là một yếu tố dự báo kém về giá trị kỹ thuật. Một ổ trục thu nhỏ có giá vài đô la có thể là thành phần duy nhất quyết định liệu toàn bộ dụng cụ phẫu thuật có vượt qua hiệu chuẩn hay không, trong khi một ổ trục lớn hơn và đắt tiền hơn nhiều ở những vị trí khác trong cùng một thiết bị có thể có yêu cầu về dung sai ít khắt khe hơn nhiều. Đây là lý do tại sao các nhóm thu mua trong sản xuất chính xác nên chỉ định vòng bi nhỏ theo yêu cầu hiệu suất trước tiên và theo chi phí đơn vị thứ hai.

Hai hệ thống phân loại chiếm ưu thế trong thông số kỹ thuật ổ lăn cỡ nhỏ: thang ABEC được sử dụng rộng rãi ở Bắc Mỹ và các cấp dung sai ISO 492 được sử dụng trên phạm vi quốc tế. Cả hai loại vòng bi đều được kiểm soát chặt chẽ về độ chính xác về kích thước và vận hành trong quá trình sản xuất. Con số cao hơn cho thấy dung sai chặt chẽ hơn và bước nhảy giữa các cấp độ không phải là tuyến tính. Việc chuyển từ ABEC 5 sang ABEC 7 có thể đồng nghĩa với việc giảm độ lệch độ tròn của mương xuống một nửa.

Việc lựa chọn cấp độ phải luôn theo dõi ngân sách sử dụng hết cụ thể trong khu vực lắp ráp xung quanh thay vì chọn theo thói quen. Một hộp số chỉ cần truyền mô-men xoắn một cách trơn tru ở tốc độ vừa phải hiếm khi được hưởng lợi từ việc trả cho dung sai ABEC 9, vì bản thân lưới bánh răng sẽ gây ra nhiều lỗi vị trí hơn so với ổ trục. Ngược lại, đầu quét quang học hoặc con quay hồi chuyển hầu như không còn mức dung sai để ổ trục tiêu thụ, do đó, việc chỉ định bất cứ điều gì dưới ABEC 7 sẽ đảm bảo thiết kế sẽ thất bại ngay từ đầu. Việc điều chỉnh cấp độ phù hợp với yêu cầu thực tế, thay vì mặc định là loại cao nhất hiện có, là một trong những quyết định tiết kiệm chi phí phổ biến nhất đối với kỹ sư thiết kế làm việc với vòng bi nhỏ.

Cũng cần lưu ý rằng cấp dung sai bao gồm độ chính xác về kích thước và độ chạy, nhưng không nhất thiết phải là khe hở bên trong, độ hoàn thiện bề mặt của rãnh mương hoặc hiệu suất tiếng ồn. Hai vòng bi được chế tạo theo cùng loại ABEC từ các nhà sản xuất khác nhau có thể hoạt động khác nhau khi chịu tải vì cấp khe hở bên trong, cấp bóng và thiết kế lồng được chỉ định riêng. Do đó, thông số kỹ thuật vòng bi nhỏ hoàn chỉnh liệt kê cấp dung sai cùng với cấp độ hở bên trong, thường được biểu thị bằng C2 đến C5 và cấp bóng, thường được biểu thị trên thang G trong đó số thấp hơn biểu thị quả bóng tròn hơn, có kích thước chính xác hơn.

Việc sản xuất một ổ trục cỡ nhỏ có dung sai cấp chính xác đòi hỏi phải kiểm soát quá trình nhiều hơn so với kích thước vật lý của nó. Trình tự bên dưới phản ánh quy trình làm việc chung được sử dụng ở hầu hết các nhà sản xuất vòng bi chính xác, mặc dù các bước chính xác khác nhau tùy theo dòng sản phẩm và hệ thống chất lượng nội bộ.

Trong các thiết bị y tế, vòng bi cỡ nhỏ hỗ trợ các mũi khoan phẫu thuật, tay khoan nha khoa và cơ cấu bơm truyền, trong đó yêu cầu đồng thời cả độ chính xác về chiều và vật liệu tương thích sinh học. Trong chế tạo robot, các giai đoạn truyền động điều hòa và mô-đun khớp dựa vào các cặp vòng bi tiếp xúc góc để loại bỏ phản ứng ngược trong khi vẫn giữ cho vỏ khớp nhỏ gọn. Trong quang học và hình ảnh, các vòng bi nhỏ điều khiển cơ chế lấy nét thấu kính và gương quét, trong đó ngay cả một sai lệch vài micron cũng có thể làm giảm rõ rệt độ sắc nét của hình ảnh. Thiết bị xử lý chất bán dẫn sử dụng vòng bi nhỏ lai gốm đặc biệt vì vòng bi thép tiêu chuẩn sẽ gây ô nhiễm hạt vào quy trình phòng sạch.

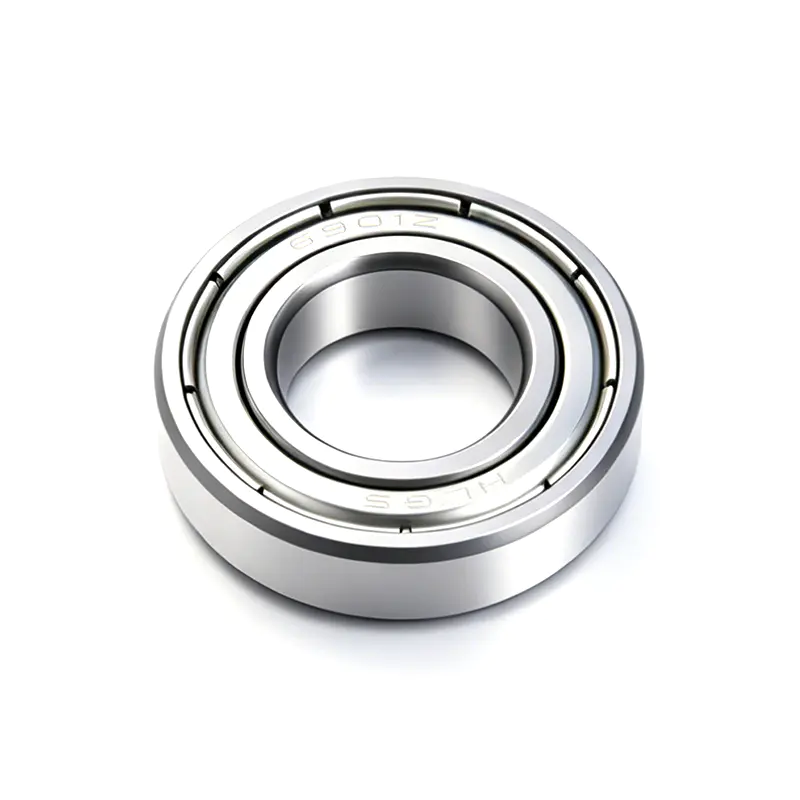

Thiết bị truyền động hàng không vũ trụ sử dụng vòng bi cỡ nhỏ bên trong cơ cấu truyền động nắp và thanh trượt, bề mặt điều khiển chuyến bay và cụm gimbal máy ảnh gắn trên máy bay không người lái và vệ tinh, trong đó yêu cầu kết hợp về trọng lượng thấp, hoạt động trong phạm vi nhiệt độ rộng và tuổi thọ lâu dài không cần giám sát sẽ thu hẹp lựa chọn vật liệu cho các vòng hợp kim titan hoặc không gỉ cao cấp. Các nhà sản xuất thiết bị điện tử tiêu dùng sử dụng vòng bi thu nhỏ bên trong mô-đun lấy nét tự động của máy ảnh, trục ổ đĩa cứng và quạt làm mát nhỏ, những ứng dụng có áp lực chi phí cao nhưng vẫn cần độ chính xác vận hành tối thiểu để tránh tiếng ồn hoặc độ rung có thể nghe được trong thiết bị cầm tay hoặc máy tính để bàn.

Đơn giá cho ổ trục cỡ nhỏ chủ yếu được quyết định bởi cấp dung sai, vật liệu và khối lượng sản xuất. Việc chuyển từ ổ trục bằng thép mạ crôm cấp tiêu chuẩn sang ổ trục bằng thép không gỉ hoặc gốm tương đương có thể tăng đơn giá lên rất nhiều và việc chuyển từ cấp dung sai trung bình sang ổ trục cấp dụng cụ sẽ tăng thêm mức tăng thêm do cần có thêm các bước mài, phân loại và kiểm tra. Tuy nhiên, đơn giá chỉ là một thành phần của tổng chi phí trong bối cảnh sản xuất chính xác.

Yếu tố chi phí lớn hơn thường nằm ở hạ nguồn. Vòng bi được chỉ định dưới cấp chính xác yêu cầu có thể khiến toàn bộ cụm lắp ráp không đạt hiệu chuẩn cuối cùng, tạo ra chi phí làm lại vượt xa bất kỳ khoản tiết kiệm nào đối với chính vòng bi. Trong sản xuất thiết bị y tế, một lỗi không phù hợp liên quan đến ổ trục được phát hiện muộn trong quá trình sản xuất có thể dẫn đến một cuộc điều tra chất lượng toàn bộ lô. Vì lý do này, các nhà sản xuất độ chính xác thường coi việc lựa chọn vòng bi nhỏ là quyết định về độ tin cậy trước tiên và quyết định mua hàng thứ hai, đồng thời nhiều nhà sản xuất duy trì danh sách nhà cung cấp đã được phê duyệt một cách cụ thể để tránh sự thay đổi giữa các bộ phận tương đương danh nghĩa từ các nguồn khác nhau.

Tổng chi phí sở hữu cũng phụ thuộc vào khoảng thời gian phục vụ. Vòng bi loại nhỏ được bịt kín vĩnh viễn với chất bôi trơn có tuổi thọ cao có thể có chi phí ban đầu cao hơn so với ổ trục hở cần được bôi trơn lại định kỳ, nhưng nếu không thể tiếp cận được cụm lắp ráp sau lần lắp ráp cuối cùng, như thường thấy trong các thiết bị y tế kín hoặc thiết bị điện tử tiêu dùng bịt kín, thì ổ trục bịt kín là lựa chọn duy nhất giúp tránh được chu kỳ tháo rời tốn kém sau này trong vòng đời sản phẩm.

Nhu cầu về vòng bi cỡ nhỏ đã theo sát sự phát triển của các thiết bị y tế xâm lấn tối thiểu, robot hợp tác và thiết bị điện tử tiêu dùng nhỏ gọn. Các phân tích của ngành bao gồm phân khúc vòng bi cỡ nhỏ và vòng bi nhỏ đã liên tục chỉ ra tốc độ tăng trưởng kép hàng năm ở mức giữa một chữ số trong suốt thập kỷ hiện tại, trong đó thị trường cuối cùng về y tế và robot đang tăng trưởng nhanh hơn mức trung bình của phân khúc vì cả hai lĩnh vực này đều liên tục thu hẹp dấu chân thiết bị đồng thời nâng cao yêu cầu về hiệu suất.

Xu hướng thứ hai là sự chuyển đổi dần dần sang kết cấu lai gốm trong vòng bi nhỏ dành cho thiết bị sản xuất chất bán dẫn và điện tử, do nhu cầu loại bỏ việc tạo ra hạt kim loại và giảm độ dẫn điện qua ổ trục. Xu hướng thứ ba là tăng cường sử dụng các hệ thống bôi trơn được phủ sẵn, không cần bảo trì, vì nhiều ứng dụng vòng bi nhỏ được bịt kín vĩnh viễn và không thể bôi trơn lại sau khi lắp đặt.

Mô hình cung ứng khu vực cũng đang thay đổi. Một phần đáng kể trong sản xuất vòng bi cỡ nhỏ toàn cầu vẫn tập trung ở một số ít nhà sản xuất có uy tín ở Nhật Bản, Đức, Thụy Sĩ và Hoa Kỳ, đặc biệt ở cấp độ chính xác cao nhất, nơi cơ sở hạ tầng kiểm tra và kiểm soát quy trình là rào cản đáng kể để gia nhập. Đồng thời, các nhà sản xuất ở các khu vực khác đã mở rộng công suất cho vòng bi nhỏ có cấp dung sai trung bình nhằm vào thiết bị điện tử tiêu dùng và tự động hóa công nghiệp nói chung, nơi khả năng cạnh tranh về chi phí quan trọng hơn độ chính xác của cấp thiết bị. Người mua tìm nguồn cung ứng vòng bi nhỏ cho các ứng dụng y tế hoặc hàng không vũ trụ thường tiếp tục chỉ định các nhà sản xuất chính xác đã được thành lập bất kể chênh lệch chi phí đơn vị, bởi vì các yêu cầu về trình độ của nhà cung cấp và khả năng truy xuất nguồn gốc trong các ngành đó hạn chế nhóm nguồn có thể chấp nhận được.
